串聯諧振配置選型方案-MSXB-F-675kVA-135kV變頻串聯諧振試驗裝置
-
責任編輯：葉穆生
人氣：
發表時間：2024-10-10 14:56:41
- MSXB-F-675kVA-135kV串聯諧振裝置：主要用于10kV、35kV電纜，35kV變壓器，35kV開關、互感器的交流耐壓試驗。具有較寬的適用范圍，在地市供電公司及電力工程公司得到廣泛使用。裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
被試品 電容量 試驗頻率 試驗電壓 試驗時間 10kV/300mm²電纜12km ≤4.506uF 30-300Hz 22kV 5min 35kV/400mm²電纜5km 1.073uF 30-300Hz 52kV 60min 110kV/400mm²電纜1km ≤0.165uF 30-300Hz 128kV 60min 35kV/31500kVA變壓器 ≤0.01uF 45-65Hz 68kV 1min 35kVGIS、開關、互感器 30-300Hz 95kV 1min
我公司變頻串聯諧振耐壓試驗裝置主要功能及其技術特點：
1、變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
序號 設 備 名 稱 型 號 及 規 格 單位 數量 1 激勵變壓器 MSB-18.5kVA/1.5/3/6kV/0.4kV 臺 2 2 變頻電源 MSXB-F-37kW/380V 臺 1 3 高壓電抗器 MSDK-67.5kVA/27kV 臺 10 4 電容分壓器 FRC-130kV/1500pF 套 1 5 補償電容器 MSBC-70kV/20000pF 套 1 6 內部連接線 套 1 激勵變壓器MSB-18.5kVA/1.5/3/6kV/0.4kV
變頻電源MSXB-F-37kW/380V額定容量 18.5kVA 輸入電壓 0～400V，單相 輸出電壓 1.5/3/6kV 結構 干式 重量 約110kg
高壓電抗器MSDK-67.5kVA/27kV額定輸出容量 37kW 工作電源 AC 380±10%V（三相），工頻 輸出電壓 0～400V單相 額定輸入電流 56.2A 額定輸出電流 92.5A 電壓分辨率 0.01kV 電壓測量精度 1.5% 頻率調節范圍 30～300Hz 分辨率≤0.1Hz 穩定度0.1% 運行時間 額定容量下連續60min 噪聲水平 ≤50dB
電容分壓器FRC-130kV/1500pF額定容量 67.5kVA 額定電壓 27kV 額定電流 2.5A 電感量 46H/單節 品質因素 Q≥30 (f=45Hz) 結構 干式 重量 約75kg
補償電容器MSBC-70kV/20000pF額定電壓 130kV 高壓電容量 1500pF 介質損耗 tgσ≤0.5% 分壓比 1500：1 測量精度 有效值1.5級 重量 約20kg 額定電壓 70kV 高壓電容量 20000pF 重量 約12kg
最新案例

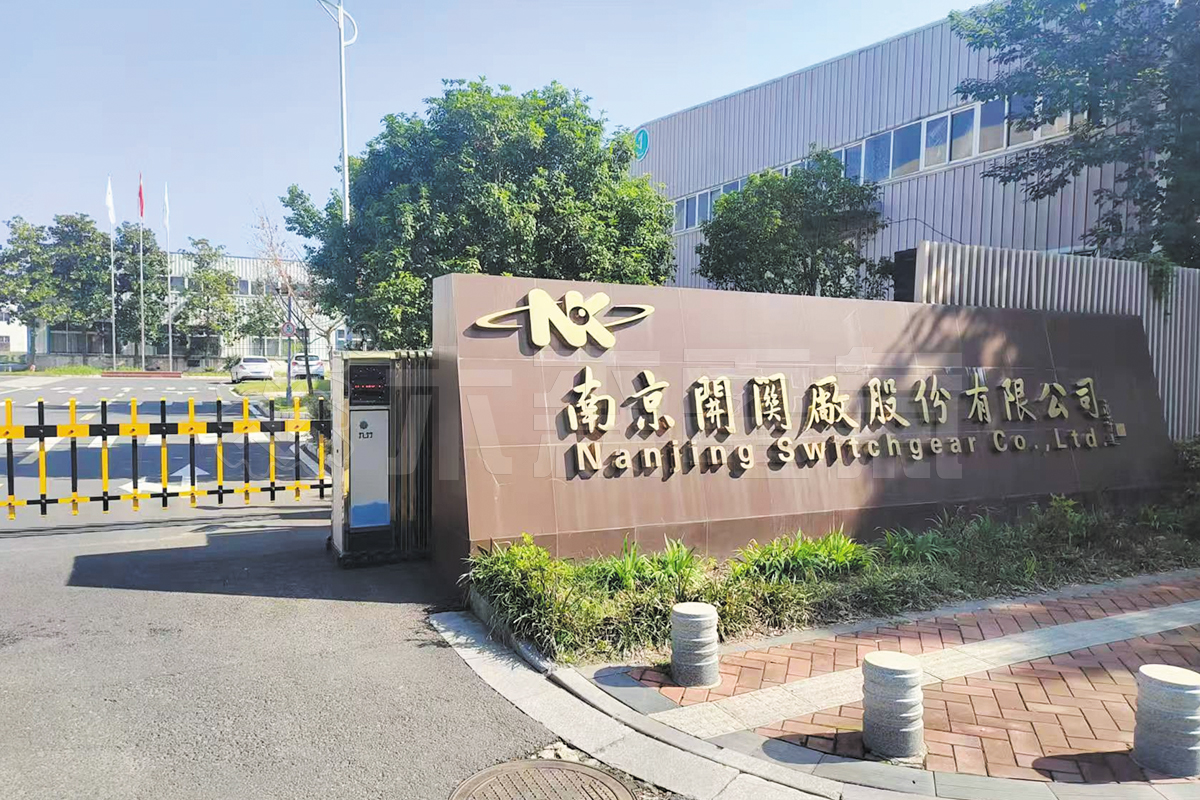

- 江蘇南京開關廠110kVGIS耐壓試驗圓滿完成
- ? 10月23日，江蘇南京開關廠成功完成了GIS各項試驗項目，GIS作為電力系統中的重要設備，其性能和質量直接關系到電力系統的安全穩定運行。因此，對GIS進行嚴格的試驗和檢測是確保其質量的關鍵環節。此次試驗由木森運維專業團隊在嚴格的安全措施和操作規程下進行，確保了試驗的準確性和可靠性，據了解，南京開關廠股份有限公司，是專業從事變配電成套、元器件及智能化系統的研發、生產、安裝、運維、銷售服務。

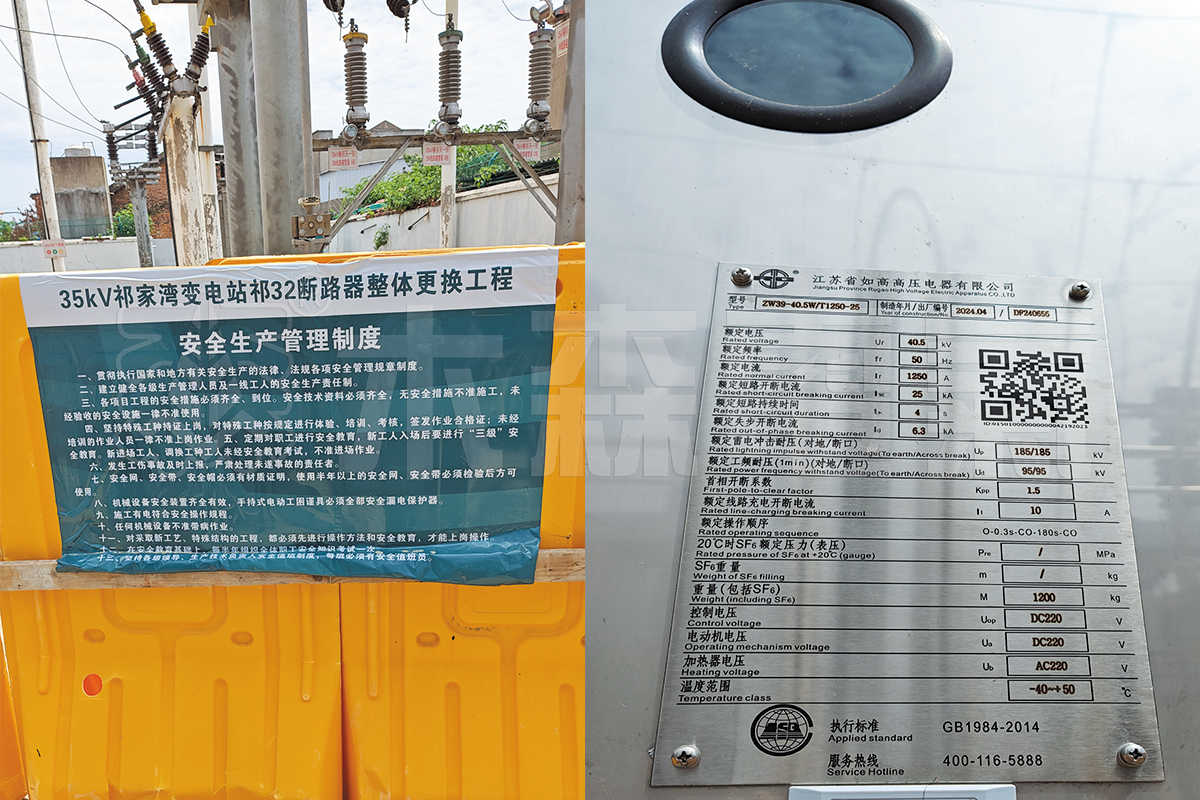

- 35kV祁家灣變電站斷路器及電流互感器試驗
