串聯諧振配置選型方案-MSXB-F-162kVA-108kV串聯諧振裝置
-
責任編輯：葉穆生
人氣：
發表時間：2024-10-10 15:36:01

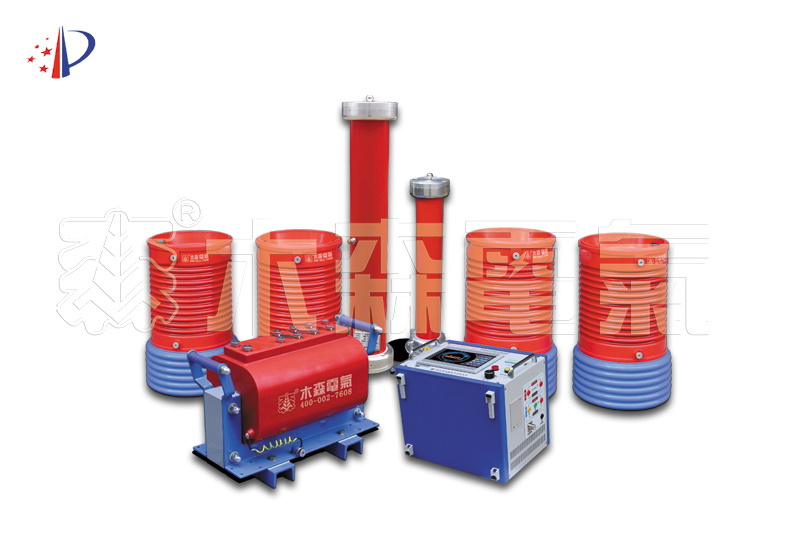

MSXB-F-162kVA-108kV串聯諧振裝置：該裝置主要針對35kV電纜， 35kV主變，35kV互感器、GIS的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
我公司變頻串聯諧振耐壓試驗裝置主要功能及其技術特點：被試品 電容量 試驗頻率 試驗電壓 試驗時間 35kV/240mm2電纜1.5km ≤0.27uF 30-300Hz 52kV 60min 35kV/31500kVA 主變 ≤0.01uF 45-65Hz 68kV 1min 35kV 開關、互感器 30-300Hz 95kV 1min
1、變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
序號 名稱 規格 數量 1 激勵變壓器 MSB-10kVA/1.5/3/6kV/0.4kV 1臺 2 變頻電源 MSXZ-F-10kW/220/380V 1臺 3 高壓電抗器 MSDK-40.5kVA/27kV 4臺 4 電容分壓器 FRC-110kV/1000pF 1套 5 補償電容器 MSBC-70kV/10000pF 1套 6 內部連接線 1套
激勵變壓器 MSB-10kVA/1.5/3/6kV/0.4kV
變頻電源MSXZ-F-10kW/220/380V額定容量 10kVA 輸入電壓 0～400V，單相 輸出電壓 1.5/3/6kV 結構 干式 重量 約65kg
高壓電抗器 MSDK-40.5kVA/27kV額定輸出容量 10kW 工作電源 220/380±10%V（單/三相），工頻 輸出電壓 0～400V單相 額定輸入電流 25A 額定輸出電流 25A 電壓分辨率 0.01kV 電壓測量精度 1.5% 頻率調節范圍 30～300Hz 分辨率≤0.1Hz 穩定度0.1% 運行時間 額定容量下連續60min 噪聲水平 ≤50dB
電容分壓器FRC-270kV/2000pF額定容量 40.5kVA 額定電壓 27kV 額定電流 1.5A 電感量 82H/單節 品質因素 Q≥30 (f=45Hz) 結構 干式 重量 約45kg 額定電壓 100kV 高壓電容量 1000pF 介質損耗 tgσ≤0.5% 分壓比 1500：1 測量精度 有效值1.5級 重量 約6kg
補償電容器MSBC-70kV/10000pF額定電壓 70kV/35kV 高壓電容量 10000pF/20000pF 重量 約12kg
