串聯諧振耐壓試驗裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MSXZ(f）108kVA/108kV串聯諧振試驗裝置
|
產品別稱： |
串聯諧振,串聯諧振試驗,串聯諧振耐壓試驗裝置,調頻串聯諧振試驗裝置,串聯諧振裝置,武漢市木森電氣有限公司 |
|
參考標準: |
|
|
產品特點： |
主要針對10kV,35kV電纜,10kV,35kV主變,35kV開關的交流耐壓試驗設計制造 |
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介

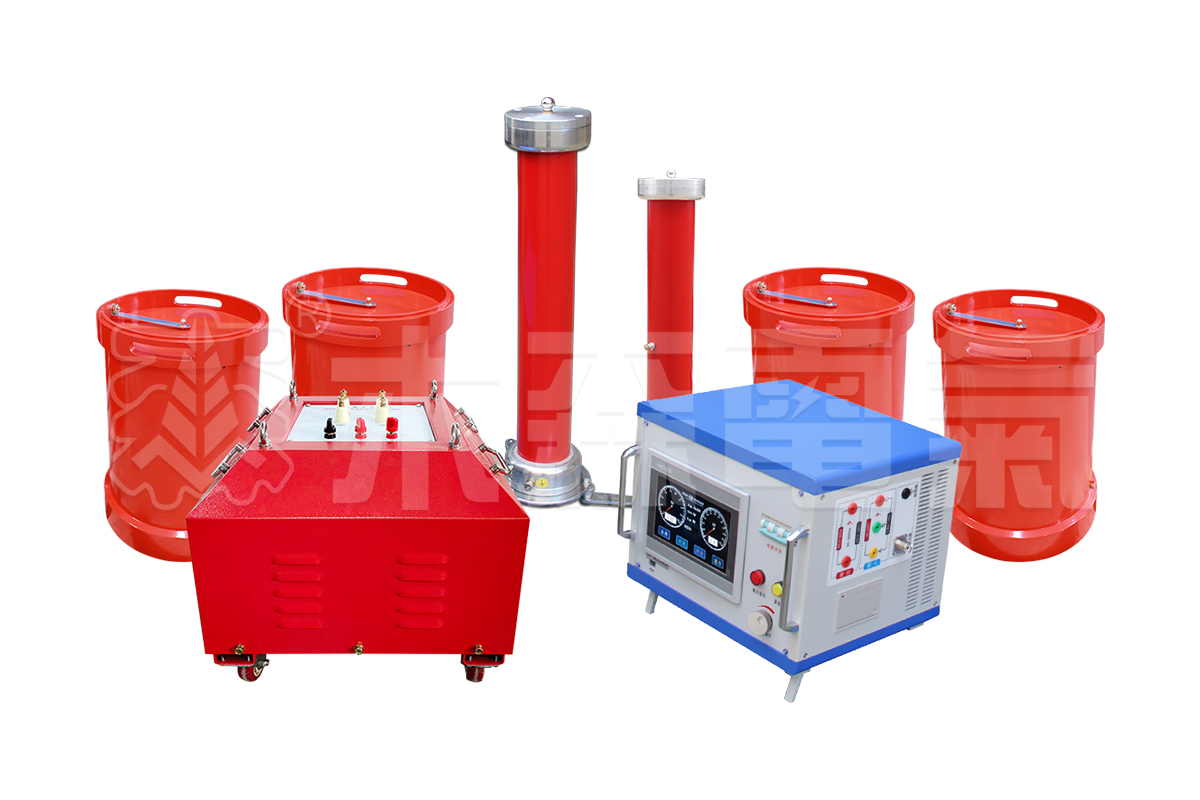

MSXZ(f)-108kVA/108kV串聯諧振耐壓試驗裝置：該裝置主要針對10kV、35kV電纜， 10kV 、35kV主變，35kV開關的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
|
被試品 |
電容量 |
試驗頻率 |
試驗電壓 |
試驗時間 |
|
35kV/300mm2電纜0.6km |
≤0.1556uF |
30-300Hz |
52kV |
60min |
|
10kV/300mm2電纜2km |
≤0.751uF |
30-300Hz |
17.4kV |
60min |
|
10kV/20000kVA主變 |
≤0.01uF |
45~65Hz |
35kV |
1min |
|
35kV/31500kVA主變 |
≤0.01uF |
45~65Hz |
68kV |
1min |
|
10kV開關、互感器 |
30-300Hz |
42kV |
1min |
|
|
35kV開關、互感器 |
30-300Hz |
95kV |
1min |
|
|
110kV/40000kVA主變中性點 |
≤0.015uF |
45~65Hz |
80kV |
1min |
我公司串聯諧振試驗裝置主要功能及其技術特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-6kVA/1.5/3/6kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-F-6kW/220/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-27kVA/27kV | 4臺 |
| 4 | 電容分壓器 | FRC-110kV/1000pF | 1套 |
| 4 | 補償電容器 | MSBC-70kV/10000pF | 1套 |
| 6 | 內部連接線 | 1套 |
產品參數
 |
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-6kVA/1.5/3/6kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-f-6kW/220/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-27kVA/27kV | 4臺 |
| 4 | 電容分壓器 | FRC-110kV/1000pF | 1套 |
| 4 | 補償電容器 | MSBC-70kV/10000pF | 1套 |
| 6 | 內部連接線 | 1套 |
串聯諧振試驗裝置設備主要配置：
激勵變壓器MSB-6kVA/1.5/3/6kV/0.4kV
|
額定容量 |
6kVA |
|
輸入電壓 |
0～400V，單相 |
|
輸出電壓 |
1.5/3/6kV |
|
結構 |
干式 |
|
重量 |
約58kg |
變頻電源MSXZ-f-6kW/220/380V
|
額定輸出容量 |
6kW |
|
工作電源 |
220/380±10%V（單/三相），工頻 |
|
輸出電壓 |
0～400V單相 |
|
額定輸入電流 |
13A |
|
額定輸出電流 |
13A |
|
電壓分辨率 |
0.01kV |
|
電壓測量精度 |
0.5% |
|
頻率調節范圍 |
30～300Hz 分辨率≤0.1Hz 穩定度0.1% |
|
運行時間 |
額定容量下連續5min |
|
噪聲水平 |
≤50dB |
高壓電抗器MSDK-27kVA/27kV
|
額定容量 |
27kVA |
|
額定電壓 |
27kV |
|
額定電流 |
1A |
|
電感量 |
110H/單節 |
|
品質因素 |
Q≥30 (f=45Hz) |
|
結構 |
干式 |
|
重量 |
約45kg |
電容分壓器FRC-110kV/1000pF
|
額定電壓 |
110kV |
|
高壓電容量 |
1000pF |
|
介質損耗 |
tgσ≤0.5% |
|
分壓比 |
1500：1 |
|
測量精度 |
有效值1.5級 |
|
重量 |
約9kg |
補償電容器MSBC-70kV/10000pF
|
額定電壓 |
75kV/35kV |
|
高壓電容量 |
10000p/20000pF |
|
重量 |
約9kg |
產品圖集
 |
 |
 |
諧振-展示/串聯諧振-整體調試540-270.jpg) |
諧振-展示/串聯諧振-整體調試1000-500.jpg) |
諧振-展示/串聯諧振-整體調試1620-540.jpg) |
諧振-展示/諧振電抗器.jpg) |
諧振-展示/電抗器展示2.jpg) |
諧振-展示/電抗器展示7.jpg) |
諧振-展示/勵磁變壓器4.jpg) |
諧振-展示/勵磁變壓器5.jpg) |
諧振-展示/勵磁變壓器6.jpg) |
諧振-展示/變頻電源3.jpg) |
諧振-展示/諧振展示.jpg) |
諧振-展示/串聯諧振打包-6.jpg) |
產品證書
算機軟件登記證書串聯諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.變頻串聯諧振常規配置選型產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
2、我們售出的串聯諧振試驗裝置三年免費維護、長期提供備品備件。
3、保修期內串聯諧振試驗裝置軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到串聯諧振試驗裝置修好。
7、木森電氣所提供的串聯諧振試驗裝置專機專號，終生維修。
