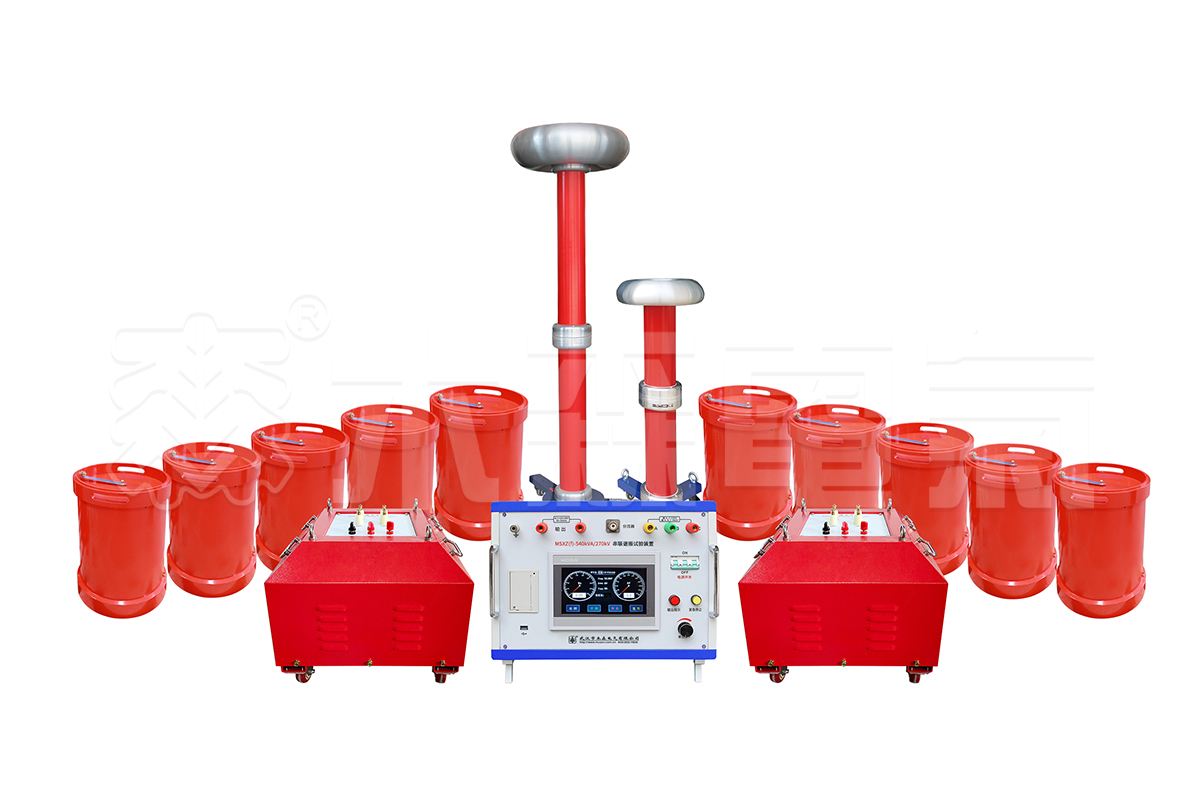

MSXZ(f）540kVA/270kV串聯諧振裝置
|
產品別稱： |
串聯諧振,串聯諧振試驗裝置,串聯諧振耐壓試驗裝置,串聯諧振裝置,串聯諧振耐壓測試儀,串聯變頻諧振 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
主要用于10kV,35kV,110kV電纜,110kV主變,GIS,斷路器的交流耐壓試驗 |
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
串聯諧振裝置系列：適用于大容量、高電壓電氣設備的交接和預防性試驗
串聯諧振裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。
MSXZ(f)-540kVA/270kV串聯諧振裝置：該裝置主要針對于10kV、35kV、110 kV電纜、110kV主變、GIS、斷路器的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。串聯諧振裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
|
被試品 |
電容量 |
試驗頻率 |
試驗電壓 |
試驗時間 |
|
110kV斷路器、GIS |
30-300Hz |
265kV |
1min |
|
|
110kV/400mm2電纜0.7km |
≤0.115uF |
30-300Hz |
128kV |
60min |
|
110kVA/80000kVA主變?nèi)^緣 |
≤0.02uF |
45-65Hz |
160kV |
1min |
|
10kV/300mm2電纜8km |
≤3.004uF |
30-300Hz |
17.4kV |
60min |
|
35kV/300mm2電纜4km |
≤0.778uF |
30-300Hz |
52kV |
60min |
我公司串聯諧振裝置主要功能及其技術特點：
1、串聯諧振裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-15kVA/4/8/16kV/0.4k | 2臺 |
| 2 | 變頻電源 | MSXZ-F -30kW/220/380 | 1臺 |
| 3 | 高壓電抗器 | MSDK-54kVA/27kV | 10臺 |
| 4 | 電容分壓器 | FRC-270kV/1000pF | 1套 |
| 5 | 補償電容器 | MSBC-160kV/5000pF | 1套 |
| 6 | 內部連接線 | 1套 |
