變壓器感應電壓帶局部放電測量裝置
300KW主變感應電壓局放測量裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們

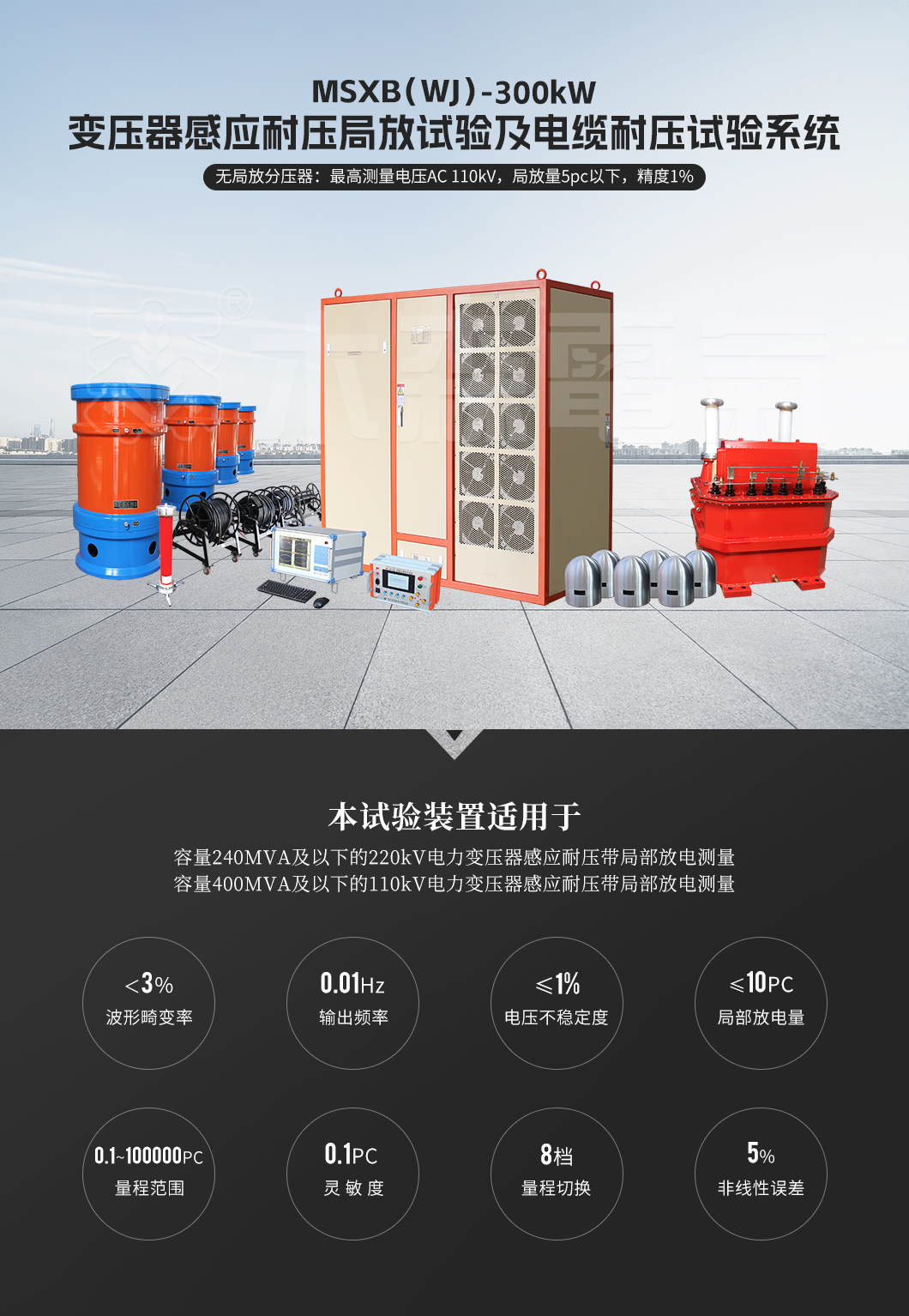

MSXB(WJ)300KW主變感應電壓局放測量裝置
|
產品別稱： |
變壓器感應耐壓帶局放測量裝置,主變感應耐壓試驗帶局部放電測量裝置 |
|
參考標準: |
DL-417-91電力設備局部放電現場測量導則 |
|
產品特點： |
滿足110kV400MVA或220kV/180MVA及以下電壓等級電力變壓器的感應耐壓帶局部放電測量試驗 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介

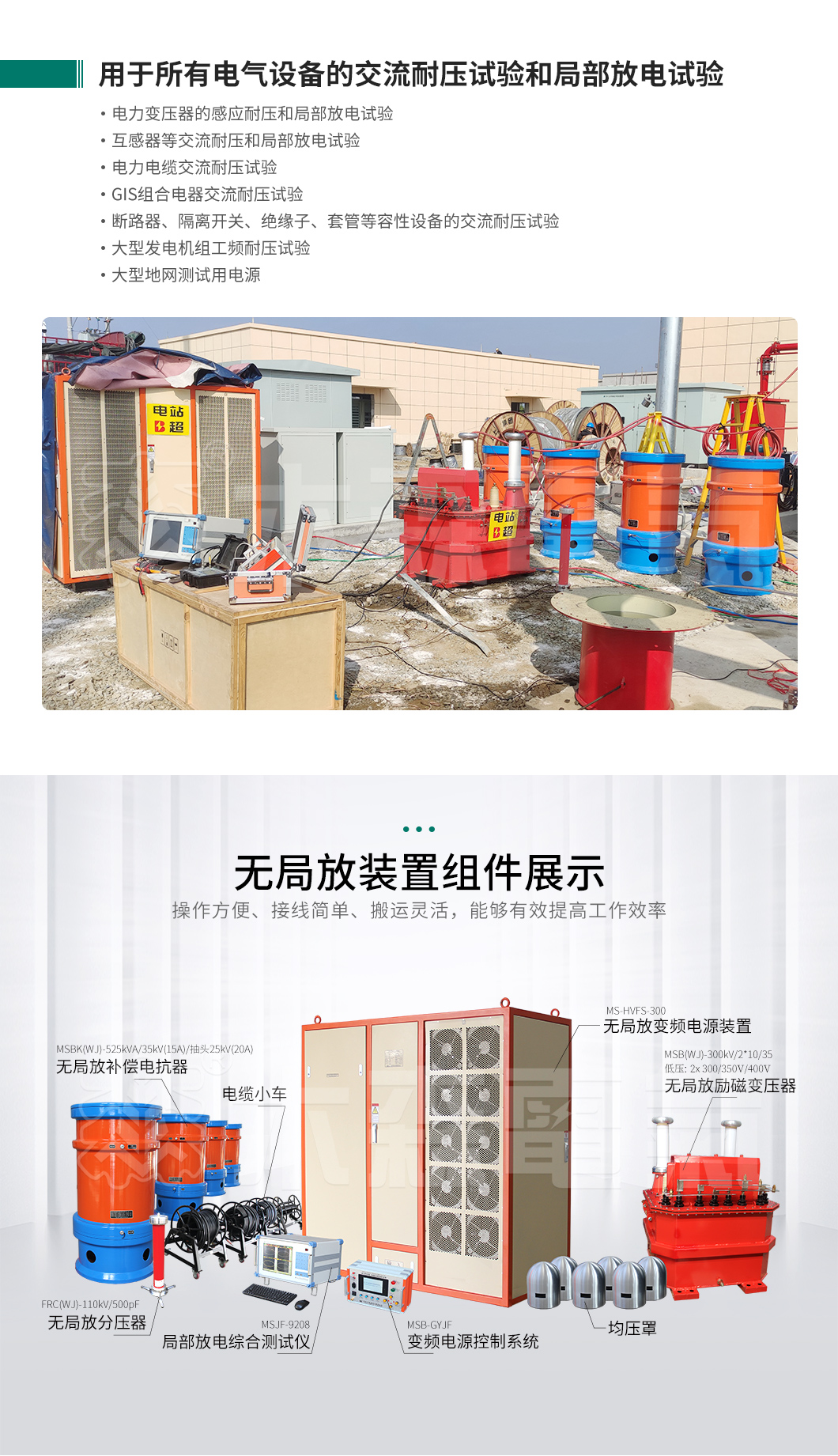

300KW主變感應電壓局放測量裝置適用以下范圍的交流耐壓試驗：滿足220kV變壓器的感應耐壓及局放試驗,容量240MVA、110kV-1000mm²-6km電纜的無局放試驗,220kV-1000mm²-3km電纜的無局放試驗,滿足220kVGIS、開關、局放試驗。
|
試驗范圍 |
電容量 |
試驗電壓 |
|
220kV 變壓器的感應耐壓及局放試驗 |
240MVA |
|
|
220kV/ 1000mm2/3km 電纜的無局放試驗 |
0.54μF |
216kV |
|
110kV /1000mm2/6km 電纜的無局放試驗 |
1.59μF |
128kV |
|
220kVGIS、開關、局放試驗 |
我公司變壓器感應電壓帶局部放電測量裝置主要功能及其技術特點：
1、輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。
2、過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。
3、短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。
4、擊穿閃絡保護：當高壓側發生放電或?qū)Φ亻W絡時，可自動切斷輸出。
5、零位保護：必須零起升壓，否則輸出不會啟動。
6、掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。
7、超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。
8、冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。
9、輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。
10、缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。
11、過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB(WJ)-300/2×±4/10/35kV/300V；350V | 1臺 |
| 2 | 變頻電源 | MSXZ-F -30kW/220/380V | 1臺 |
| 3 | 無局放電抗器 | MSBK(WJ)-350/35 | 4臺 |
| 4 | 無局放電抗器 | MSDK(WJ)-1495/130 | 4臺 |
| 5 | 無局放電容分壓器兼耦合電容器 | FRC(WJ)-100/500 | 1套 |
| 6 | 無局放電容分壓器 | FRC(WJ)-100/500 | 1套 |
| 7 | 局放綜合分析儀(含定位) | MSJF-9208 | 1套 |
注：1.變壓器感應電壓帶局部放電測量裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
節/變頻電源/300KW.jpg) |
節/電抗器/350-35.jpg) |
節/勵磁變/300kVA勵磁變.jpg) |
節/變頻電源/變壓器局放儀.jpg) |
|

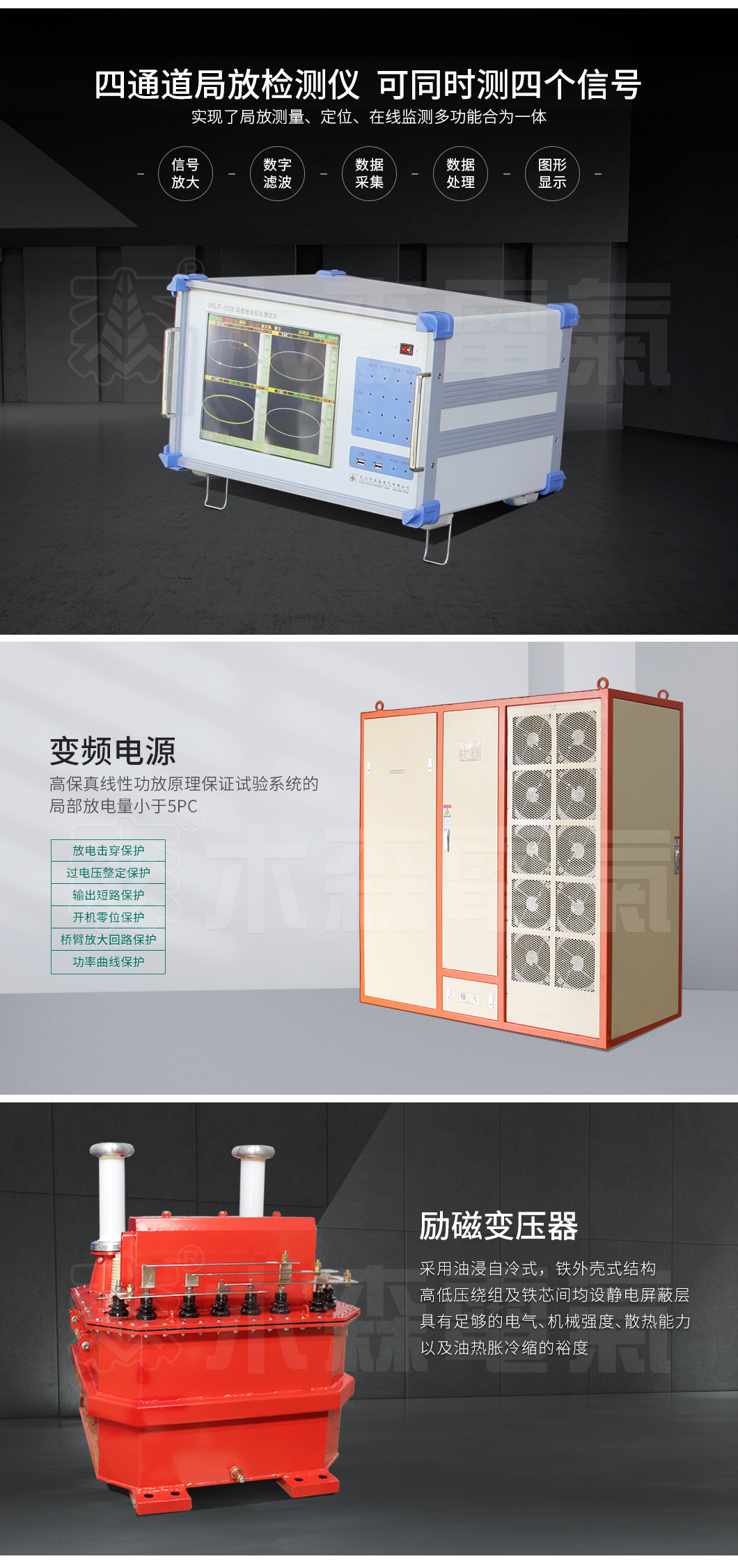

變頻電源 |
高壓電抗器 |
激勵變壓器 |
局放綜合分析儀(含定位) |
|
試驗范圍 |
電容量 |
試驗電壓 |
|
220kV 變壓器的感應耐壓及局放試驗 |
240MVA |
|
|
220kV/ 1000mm2/3km 電纜的無局放試驗 |
0.54μF |
216kV |
|
110kV /1000mm2/6km 電纜的無局放試驗 |
1.59μF |
128kV |
|
220kVGIS、開關、局放試驗 |
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB(WJ)-300/2×±4/10/35kV/300V；350V | 1臺 |
| 2 | 變頻電源 | MSXZ-F -30kW/220/380V | 1臺 |
| 3 | 無局放電抗器 | MSBK(WJ)-350/35 | 4臺 |
| 4 | 無局放電抗器 | MSDK(WJ)-1495/130 | 4臺 |
| 5 | 無局放電容分壓器兼耦合電容器 | FRC(WJ)-100/500 | 1套 |
| 6 | 無局放電容分壓器 | FRC(WJ)-100/500 | 1套 |
| 7 | 局放綜合分析儀(含定位) | MSJF-9208 | 1套 |
系統基本配置：
| 序號 |
設備名稱 |
型號及規格 |
數量 |
備注 |
| 1 | 無局放變頻電源 | MSXZ-F -30kW/220/380V | 1臺 | 300kW，30~300Hz，≤10pC，輸出：單相 0～350V |
| 2 | 無局放變壓器 | MSB(WJ)-300/2×±4/10/35 | 1臺 | 容量 300kVA，輸出：2×±4/10/35kV，低壓：2×300/350V |
| 3 | 無局放補償 電抗器 |
MSBK(WJ)-350/35 | 4臺 | 電壓：35kV，電流：10A，電感量：5.5H，局放≤10pC |
| 4 | 無局放電容分壓器兼耦合電容器 | FRC(WJ)-100/500 | 1臺 | 電壓：100kV，電容量：500pF |
| 5 | 無局放電抗器 | MSDK(WJ)-1495/130 | 1臺 | 電壓：130kV，電流：11.5A，電感量：52H，局放≤10pC |
| 6 | 無局放電容分壓器 | FRC(WJ)-500/1500 | 1臺 | 電壓：500kV，電容量：1500pF |
| 7 | 測試線 | 1套 |
