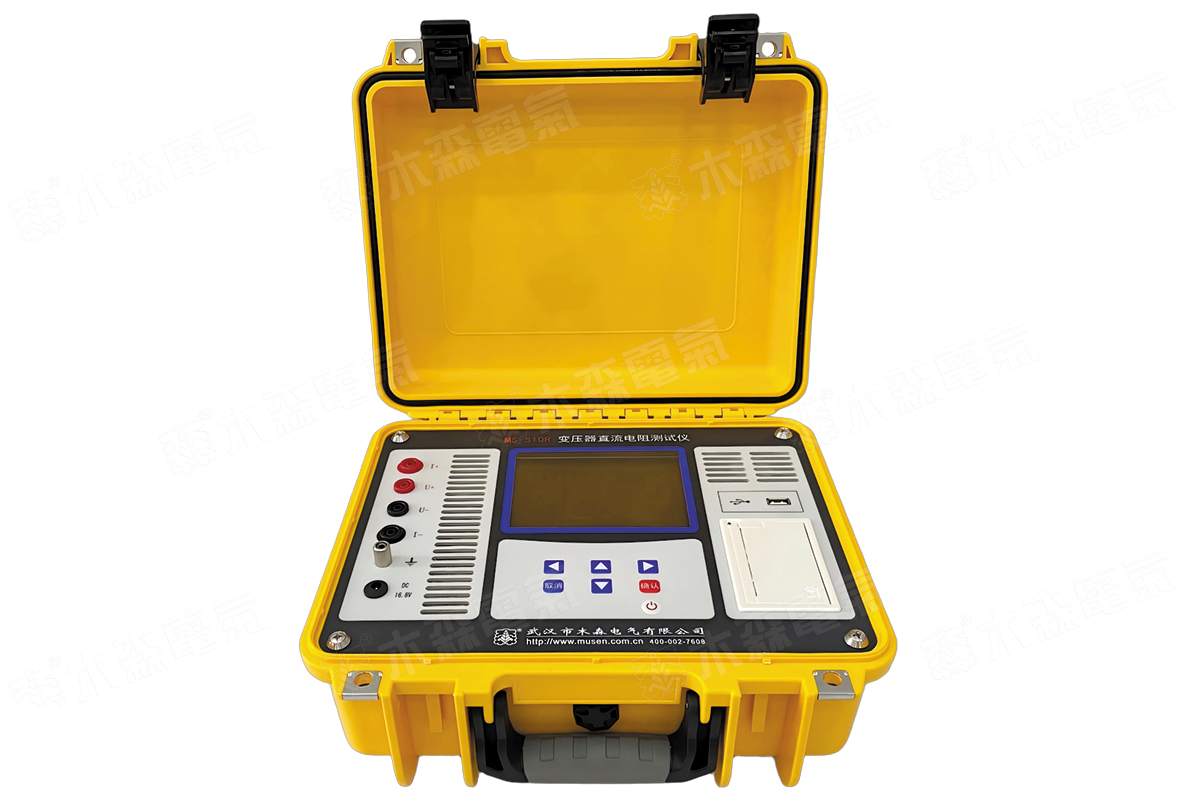

MS-510R 10A直流電阻
MS-510S 10A三通道直流電阻
MS-520 20A直流電阻
MS-520S 20A三通道直流電阻
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MS-5XX系列直流電阻測試儀
|
產品別稱： |
直流電阻測試儀,變壓器直流電阻測試儀,直流電阻快速測試儀,直阻測試儀, |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：
1、檢查繞組內部導線和引線的焊接質量；
2、檢查分接開關各個位置接觸是否良好；
3、檢查繞組或引出線有無折斷處；
4、檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
5、檢查層、匝間有無短路的現象。
儀器界面設計采用微機控制,大屏幕背光漢字液晶屏顯示，操作簡便、顯示清晰人機交互界面友好，測量過程及儀器工作狀態提示明確充分，不需操作人員記憶過多的規程；采用電流源線性補償技術，測試穩定、測量精度高、速度快，提高了測量效率，減輕了操作人員的工作強度。技術上采用“四端”測量，消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果（選用）。體積小、重量輕、攜帶方便。
儀器適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。
注：1.直流電阻測試儀產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
| 測量范圍 | 0～2000Ω（共六檔 |
采用“四端”測量，消除引線電阻與接觸引起的測量誤差 有過壓防護功能,能防反電動勢沖擊 適用于各類電力變壓器、互感器繞組 感性低阻值電阻的測量與分析 |
| 測試電流 | 5A（20mΩ、200mΩ）、2A（2Ω）、0.2A（20Ω）、 0.02A（200Ω）、0.002A（2000Ω |
|
| 分辨率 | 1μΩ（20mΩ檔）、10μΩ（200mΩ檔）、0.1mΩ（2Ω檔） 1mΩ（20Ω檔）、10mΩ（200Ω檔）、0.1Ω（2000Ω檔） |
|
| 準確度 | 1mΩ～2000Ω（±0.2 % RDG +2d） | |
| 整機功耗 | ≤30W | |
| 溫度與濕度 | 0℃～40℃ ≤ 85%RH | |
| 尺寸重量 | 350mm(L)×260mm(W)×140mm(D) 重量：約3kg |
| 測試電流 | 自動、<20mA、40mA、200mA、1A、5A、10A |
電流檔位多，測量范圍寬，可根據負載自動選擇 擇電流，適合中小型變壓器和電壓互感器的直流電阻測量 保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠 具有聲響放電報警，放電指示清晰，減少誤操作 高速單片機控制，自動化程度高，具有自動放電和放電報警功能 |
| 測量范圍和準確度 | 10A：0.2mΩ～800mΩ 5A：2mΩ～2Ω 1A：5mΩ～10Ω 200mA：100mΩ～50Ω 40mA：500mΩ～250Ω ±(0.2%+2字) <20mA：50Ω～100KΩ ±(0.5%+2字) |
|
| 最小分辨率 | 0.1μΩ | |
| 液晶顯示器 | 液晶顯示器 電阻顯示有效數字為4 位 | |
| 數據存儲 | 1000組 | |
| 工作環境 | 相對濕度: <80%RH，不結露 環境溫度: -20℃～40℃ | |
| 電源 | AC 220V±10V，50Hz±1 Hz 保險管 2A | |
| 最大功耗 | 200W 可選配電池12.3V/7800mAH) | |
| 尺寸重量 | 360*290*170（mm） 7.2Kg |
| 輸出電流 | 自動選擇電流（最大20A） |
儀器輸出電流大且自動選擇電流操作簡便。 三通道測量，實時采集，同時測量三個電阻值， 并計算三相電阻不平衡度 既可以三相同時測量，也可以按傳統方式單通道測量 同時具備溫度換算功能，使用方便 |
| 量程范圍 | 0～100Ω | |
| 準確度 | 0.2%±2 | |
| 最小分辨率 | 0.1μΩ | |
| 環境濕度 | ≤80%RH，無結露 | |
| 工作電源 |
|
|
| 尺寸重量 | 長400mm*寬340mm*高195mm 8kg |
| 輸出電流 | 20A、10A、5A、2A、100mA、<5mA六檔測試 |
6檔輸出電流選擇，最大電流為20A，最小電流<5mA 適合更多類型變壓器和互感器的直流電阻的測量。 儀器測量范圍比較寬(從100μΩ到100KΩ)。 響應速度更快，可在測量狀態直接轉換有載分接開關 |
| 交流電壓輸出 | 100μΩ～1Ω （20A） 500μΩ～2Ω （10A） 1mΩ～4Ω （5A） 5mΩ～10Ω (2A） 100mΩ～200Ω (100mA) 200Ω～100kΩ (<5mA) |
|
| 準確度 | 0.2%±2μΩ | |
| 分辨率 | 0.1μΩ | |
| 工作溫度 | 0～40℃ | |
| 環境溫度 | ≤90%RH，無結露 海拔高度：≤1000米 | |
| 工作電源 | AC220V±10%，50HZ±1HZ | |
| 尺寸重量 | 400mm*340mm*195mm 8.6kg |
| 輸出電流 | 三相測試： 20A+20A；10A+10A； 5A+5A；1A+1A； 200mA+200mA；20mA+20mA； 單相測試： 40A；20A；10A； 5A；1A；200mA；20mA； |
適應于測量變壓器、互感器等感性電阻。 高低壓串激磁的方法進行測試 儀器內部自動連結繞組的助磁回路 可快速準確測試低壓繞組的直流電阻。 設有三通道測試功能，自動計算三相不平衡率 |
| 量程范圍 |
三相測試：
20A+20A：0.5mΩ～0.3Ω； 10A+10A：1mΩ～0.6Ω； 5A+5A：2mΩ～1.2Ω； 1A+1A：10mΩ～6Ω； 200mA+200mA：100mΩ～30Ω； 20mA+20mA：10Ω～200Ω； 單相測試： 40A：0.25mΩ～0.5Ω； 20A：0.5mΩ～1Ω； 10A：1mΩ～2Ω； 5A：2mΩ～4Ω； 1A：10mΩ～20Ω； 200mA：100mΩ～100Ω； 20mA：10Ω～20KΩ； |
|
| 精確度 | ±(0.2%+2個字) | |
| 最小分辨率 | 0.1μΩ | |
| 工作溫度 | -10～40℃ | |
| 環境濕度 | ≤80%RH，無結露 | |
| 工作電源 | AC220V±10%，50Hz±1Hz | |
| 尺寸重量 | 長428mm*寬350mm*高230mm 12.8kg |
產品圖集

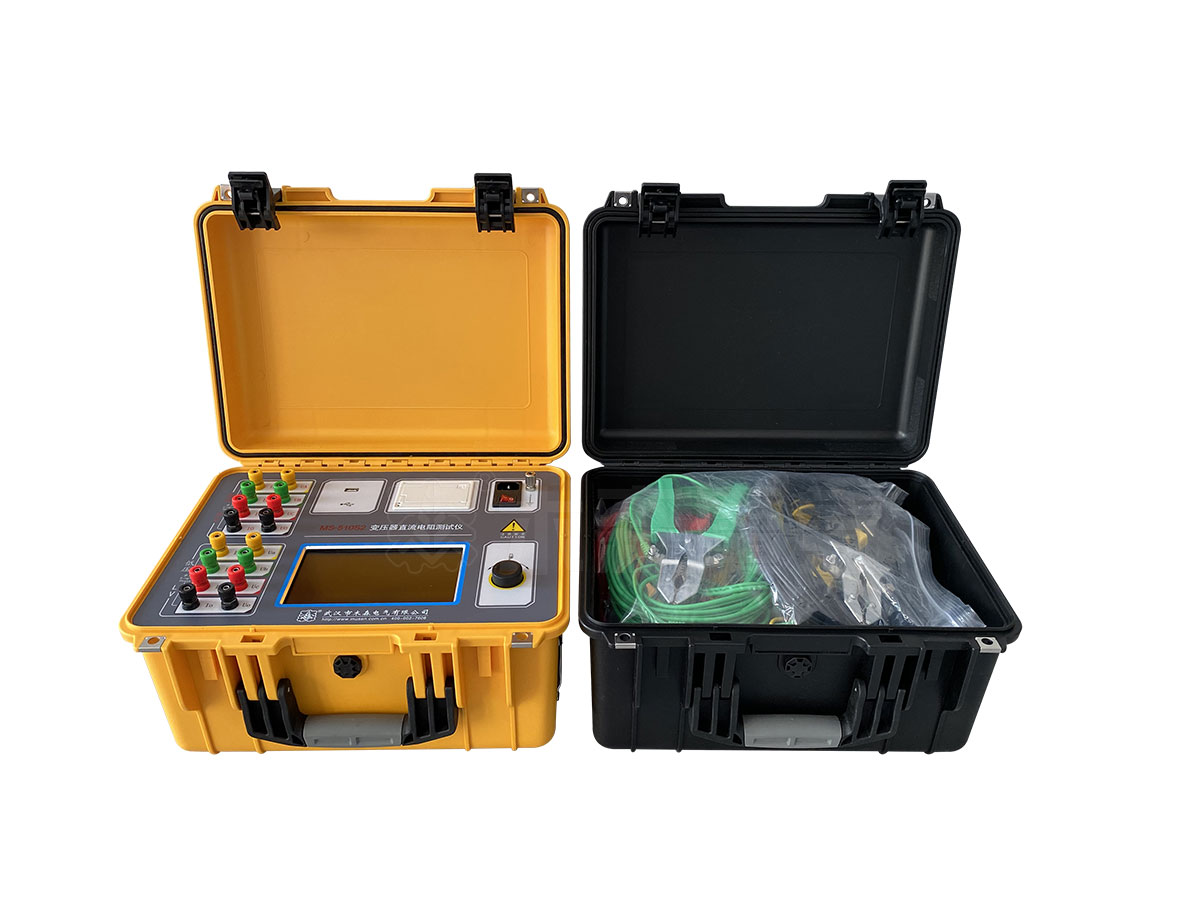

/images/MS-520S-三通道直流電阻測試儀_01.jpg)
產品證書
 |
耐壓試驗裝置.jpg) |
量管理.jpg) |
|
營業執照 |
產品專利 |
ISO質量管理體系認證證書 |
注：1.直流電阻測試儀外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、保修期內我們對所銷售的直流電阻測試儀三月包換。
2、我們售出的直流電阻測試儀三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到設備修好。
7、木森電氣所提供的設備專機專號，終生維修。
