2500kVA/500kV串聯諧振
關于產品購買、技術維護等服務，歡迎致電！聯系我們
產品簡介
MSXB（f）-2500kVA/500kV變頻串聯諧振試驗裝置
1、220kV/630mm²電纜1.5km的交流耐壓試驗，電容量≤0.21uF，試驗頻率20~300Hz，試驗電壓216kV，試驗時間60min。
2、220kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過495kV，試驗時間1min。
3、110kV/400mm²電纜2.3km的交流耐壓試驗，電容量≤0.3588uF，試驗頻率20~300Hz，試驗電壓128kV，試驗時間60min。
我公司變壓器感應電壓帶局部放電測量裝置主要功能及其技術特點：
1、輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。
2、過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。
3、短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。
4、擊穿閃絡保護：當高壓側發生放電或對地閃絡時，可自動切斷輸出。
5、零位保護：必須零起升壓，否則輸出不會啟動。
6、掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。
7、超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。
8、冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。
9、輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。
10、缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。
11、過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示FRC-270kV/300pF
1、220kV/630mm²電纜1.5km的交流耐壓試驗，電容量≤0.21uF，試驗頻率20~300Hz，試驗電壓216kV，試驗時間60min。
2、220kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過495kV，試驗時間1min。
3、110kV/400mm²電纜2.3km的交流耐壓試驗，電容量≤0.3588uF，試驗頻率20~300Hz，試驗電壓128kV，試驗時間60min。
我公司變壓器感應電壓帶局部放電測量裝置主要功能及其技術特點：
1、輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。
2、過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。
3、短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。
4、擊穿閃絡保護：當高壓側發生放電或對地閃絡時，可自動切斷輸出。
5、零位保護：必須零起升壓，否則輸出不會啟動。
6、掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。
7、超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。
8、冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。
9、輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。
10、缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。
11、過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示FRC-270kV/300pF

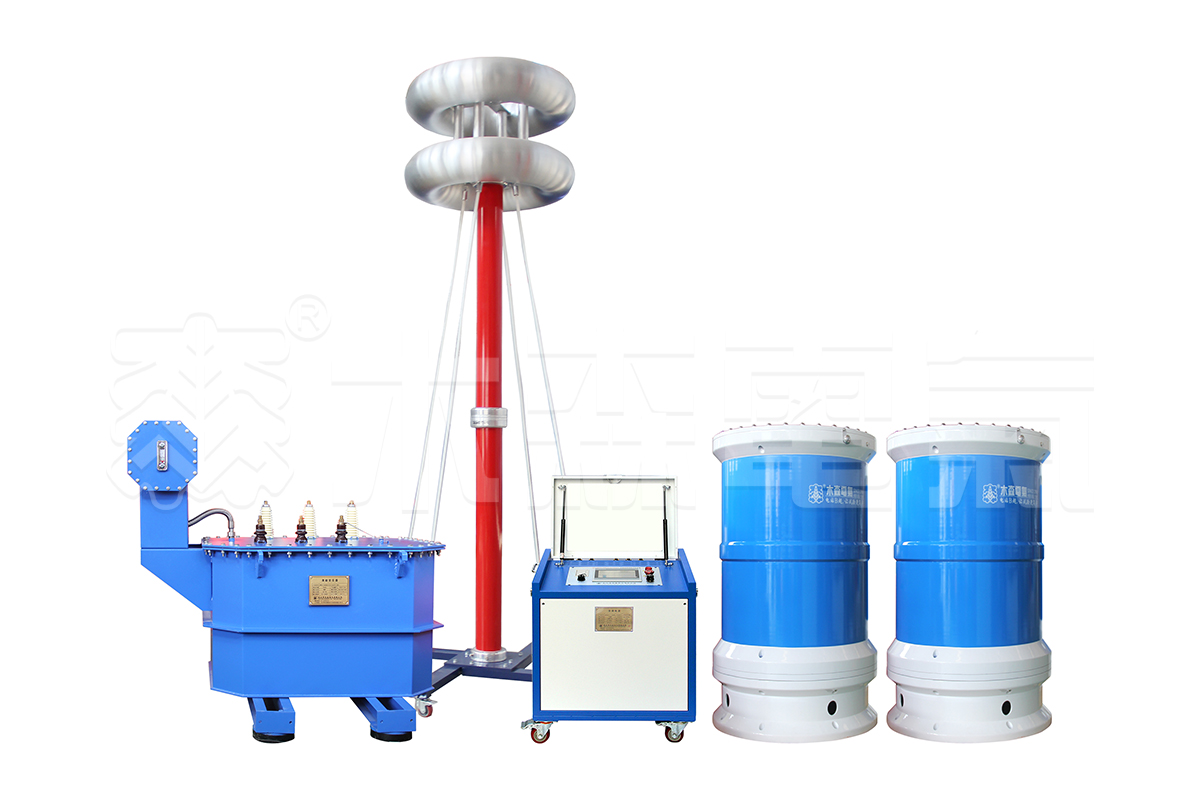

| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-75kVA/3/6/25kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXB-F-75kW/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-1250kVA/250kV | 2臺 |
| 4 | 電容分壓器 | FRC-500kV/1000pF | 1套 |
| 5 | 內部連接線 | 1套 |
產品參數
1．額定電壓：
| 輸出電壓 | 用途 | 工作頻率 | 試驗電壓 | 試驗時間 |
| 250kV |
110kV電纜 | 30～300Hz | ≤128kV | 60min |
| 220kV電纜 | 30～300Hz | ≤216kV | 60min | |
| 500kV | 220kV及以下電壓等級GIS，開關等變電站設備 | 30～300Hz | ≤495kV | 1min |
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作60分鐘；
4．裝置自身品質因數：Q>50
5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）
6．輸入電源：三相380V
7．頻率調節范圍：30Hz～300Hz
8．系統測量精度：1.5％
9．裝置具有過壓、過流、零位啟動等保護功能
設備主要配置及技術參數說明：
1.激勵變壓器 MSB-75kVA/3/6/25kV/0.4kV 1臺
a)額定容量：75kVA；
b)輸入電壓：0-400V，單相；
c)輸出電壓：3/6/25kV
d)結 構：油式；
e)重 量：約 480kg；
2.變頻電源MSXB-F -75kW/380V 1臺
f)額定輸出容量：75kW
g)工作電源： 380±10%V（三相），工頻
h)輸出電壓：0 – 400V，單相，
i)額定輸入電流：114A
j)額定輸出電流：187.5A
k)電壓分辨率： 0.01kV
l)電壓測量精度：1.5%
m)頻率調節范圍：30 – 300Hz
n)頻率調節分辨率：≤0.1Hz
o)頻率穩定度：0.1%
p)運 行 時 間：額定容量下連續60min
q)額定容量下連續運行60min元器件最高溫度≤65K;
r)噪 聲 水 平：≤50dB
n）重 量：約85kg；
3.高壓電抗器MSDK-1250kVA/250kV 2節
a)額定容量：1250kVA;
b)額定電壓：250kV；
c)額定電流：5A；
d)電 感 量：200H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結 構：油式；
g)重 量：約1.5T；
4.電容分壓器FRC-500kV/1000pF 1套
a)額定電壓：500kV；
b)高壓電容量：1000pF
c)介質損耗：tgσ≤0.5%；
d)分 壓 比：6000：1
e)測量精度：有效值1.5級;
5.測試線 1套
產品圖集
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
