675kVA/108kV串聯諧振裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MSXZ(f）675kVA/108kV串聯諧振裝置
|
產品別稱： |
串聯諧振,串聯諧振試驗,串聯諧振耐壓試驗裝置,調頻串聯諧振試驗裝置,串聯諧振裝置,武漢市木森電氣有限公司 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
675kVA/108kV串聯諧振裝置選型找武漢市木森電氣有限公司,適用以下范圍的交流耐壓試驗：10kV/300mm2電纜12km,35kV/400mm2電纜5km,35kV/31500kVA主變,35kV開關、互感器 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介

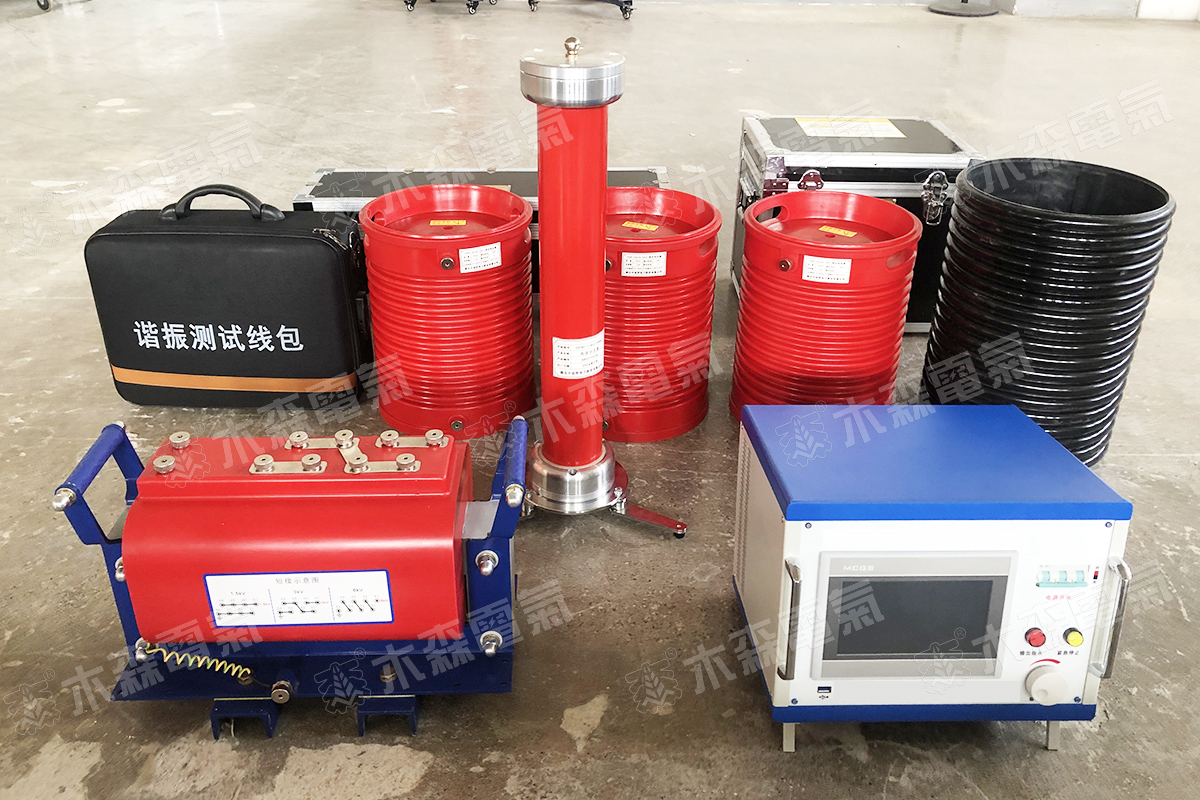

MSXZ(f)-675kVA/108kV串聯諧振：裝置主要用于10kV、35kV電纜，35kV變壓器，35kV開關、互感器的交流耐壓試驗。具有較寬的適用范圍，在地市供電公司及電力工程公司得到廣泛使用。裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
|
被試品 |
電容量 |
試驗頻率 |
試驗電壓 |
試驗時間 |
|
35kV/400mm2電纜5km |
≤1.073uF |
30-300Hz |
52kV |
60min |
| 10kV/300mm2電纜12km | ≤3.755uF | 30-300Hz | 17.4kV | 15min |
| 35kV/31500kVA主變 | ≤0.01uF | 45-65Hz | 68kV | 1min |
|
35kV開關，互感器 |
45-65Hz |
95kV |
1min |
我公司串聯諧振主要功能及其技術特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-10kVA/1.5/3/6kV/0.4kV | 4臺 |
| 2 | 變頻電源 | MSXZ-f-45kW/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-67.5kVA/27kV | 10臺 |
| 4 | 電容分壓器 | FRC-110kV/1000pF | 1套 |
| 5 | 補償電容器 | MSBC-70kV/10000pF | 1套 |
| 6 | 內部連接線 | 1套 |
產品參數
節/變頻電源/45KW.jpg) |
節/電抗器/2A-2.5A.jpg) |
節/勵磁變/10kVA激勵變.jpg) |
節/分壓器/110kV分壓器.jpg) |
節/補償電容器/補償電容器系列-70kV.jpg) |
|
變頻電源 |
高壓電抗器 |
激勵變壓器 |
分壓器 |
補償電容器 |
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-10kVA/1.5/3/6kV/0.4kV | 4臺 |
| 2 | 變頻電源 | MSXZ-f-45kW/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-67.5kVA/27kV | 10臺 |
| 4 | 電容分壓器 | FRC-110kV/1000pF | 1套 |
| 5 | 補償電容器 | MSBC-70kV/10000pF | 1套 |
| 6 | 內部連接線 | 1套 |
設備主要配置：
激勵變壓器MSB-10kVA/1.5/3/6kV/0.4kV
|
額定容量 |
10kVA |
|
輸入電壓 |
0～400V，單相 |
|
輸出電壓 |
1.5/3/6kV |
|
結構 |
干式 |
|
重量 |
約72kg |
變頻電源MSXZ-f-45kW/380V
|
額定輸出容量 |
45kW |
|
工作電源 |
380±10%V（三相），工頻 |
|
輸出電壓 |
0～400V單相 |
|
額定輸入電流 |
68.4A |
|
額定輸出電流 |
112.5A |
|
電壓分辨率 |
0.01kV |
|
電壓測量精度 |
1.5% |
|
頻率調節范圍 |
30～300Hz 分辨率≤0.1Hz 穩定度0.1% |
|
運行時間 |
額定容量下連續60min |
|
噪聲水平 |
≤50dB |
高壓電抗器MSDK-67.5kVA/27kV
|
額定容量 |
67.55kVA |
|
額定電壓 |
27kV |
|
額定電流 |
1A |
|
電感量 |
46H/單節 |
|
品質因素 |
Q≥30 (f=45Hz) |
|
結構 |
干式 |
|
重量 |
約66.5kg |
電容分壓器FRC-110kV/1000pF
|
額定電壓 |
110kV |
|
高壓電容量 |
1000pF |
|
介質損耗 |
tgσ≤0.5% |
|
分壓比 |
1500：1 |
|
測量精度 |
有效值1.5級 |
|
重量 |
約9kg |
補償電容器MSBC-70kV/10000pF
|
額定電壓 |
70kV |
|
高壓電容量 |
10000pF |
|
重量 |
約12kg |
產品圖集
 |
 |
 |
諧振-展示/串聯諧振-整體調試540-270.jpg) |
諧振-展示/串聯諧振-整體調試1000-500.jpg) |
諧振-展示/串聯諧振-整體調試1620-540.jpg) |
諧振-展示/諧振電抗器.jpg) |
諧振-展示/電抗器展示2.jpg) |
諧振-展示/電抗器展示7.jpg) |
諧振-展示/勵磁變壓器4.jpg) |
諧振-展示/勵磁變壓器5.jpg) |
諧振-展示/勵磁變壓器6.jpg) |
諧振-展示/變頻電源3.jpg) |
諧振-展示/諧振展示.jpg) |
諧振-展示/串聯諧振打包-6.jpg) |
產品證書
算機軟件登記證書串聯諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.串聯諧振產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
2、我們售出的串聯諧振三年免費維護、長期提供備品備件。
3、保修期內串聯諧振軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到串聯諧振修好。
7、木森電氣所提供的串聯諧振專機專號，終生維修。
