400kVA/30kV/200kV調頻調感串聯諧振
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MSXB（L）400kVA/30kV/200kV調感串聯諧振
|
產品別稱： |
變頻串聯諧振試驗成套裝置,變頻串聯諧振,變頻串聯諧振耐壓試驗裝置,變頻串聯諧振試驗裝置 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
400kVA/30kV/200kV調頻調感串聯諧振選型找武漢市木森電氣有限公司,適用以下范圍的交流耐壓試驗：10.5kV 發電機,110kV/63000kVA 主變?nèi)^緣 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
MSXB（L）-400kVA/30kV/200kV調頻調感式串聯諧振試驗裝置
1. 10.5kV 發電機的交流耐壓試驗，電容量≤0.1uF~1uF，試驗頻率 49-51Hz，試驗電壓 30kV，試驗時間 1min。2. 110kV/63000kVA 主變?nèi)^緣的交流耐壓試驗，電容量≤0.03uF，試驗頻率49-51Hz，試驗電壓 160kV，試驗時間 1min。
我公司調頻串聯諧振試驗裝置主要功能及其技術特點：
1、調頻串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
1、調頻串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
激勵變壓器 |
MSXB-30kVA/3/12kV/0.4k |
1臺 |
|
2 |
變頻電源 |
MSXB-30kW/380V |
1臺 |
|
3 |
可調電抗器 |
MSDK（L）-300kVA/30kV |
4臺 |
| 4 | 高壓電抗器 | MSDK-100kVA/50kV | 1套 |
| 5 | 電容分壓器 | FRC-200kV/1000pF | 1套 |
| 6 | 補償電容器 |
MSBC-30kV/0.3uF |
1套 |
| 7 |
內部連接線 |
|
1套 |
注：1.400kVA/30kV/200kV調感串聯諧振產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
激勵變壓器 |
MSXB-30kVA/3/12kV/0.4k |
1臺 |
|
2 |
變頻電源 |
MSXB-30kW/380V |
1臺 |
|
3 |
可調電抗器 |
MSDK（L）-300kVA/30kV |
4臺 |
| 4 | 高壓電抗器 | MSDK-100kVA/50kV | 1套 |
| 5 | 電容分壓器 | FRC-200kV/1000pF | 1套 |
| 6 | 補償電容器 |
MSBC-30kV/0.3uF |
1套 |
| 7 |
內部連接線 |
|
1套 |
1、發電機耐壓試驗時：
| 電抗器使用方式 |
額定容量 | 額定電壓 | 額定電流 | 試品電容范圍(計算值) | 對應電感量 | 試驗頻率 | 試驗電壓 |
| 一臺可調電抗器 | 300kVA | 30kV | 10A | 0.3~1uF | 10H~34H | 49~51Hz | ≤30kV |
| 一臺可調電抗器 +補償電容器 |
300kVA |
30kV |
10A |
0.1~0.3uF |
16~25H |
49~51Hz |
≤30kV |
| 電抗器使用方式 |
額定容量 | 額定電壓 | 額定電流 | 試品電容范圍(計算值) | 對應電感量 | 試驗頻率 | 試驗電壓 |
| 四臺固定電抗器串聯 | 400kVA |
200kV |
2A |
0.03uF |
336H |
49~51Hz |
≤160kV |
驗證：110kV/63000kVA 主變的交流耐壓試驗，電容量≤0.03uF，試驗頻率49-51Hz，試驗電壓不超過 160kV，試驗時間 1min。
使用電抗器四節串聯（系數 1.2），則 L=70×4×1.2=336H ，則：
試驗頻率：f=1/2π√LC=1/(2×3.14×√336×0.03×10-6)=50.131Hz 試驗電流：I=2πfCU 試 =2π×50.131×0.03×10-6×160×103=1.512A

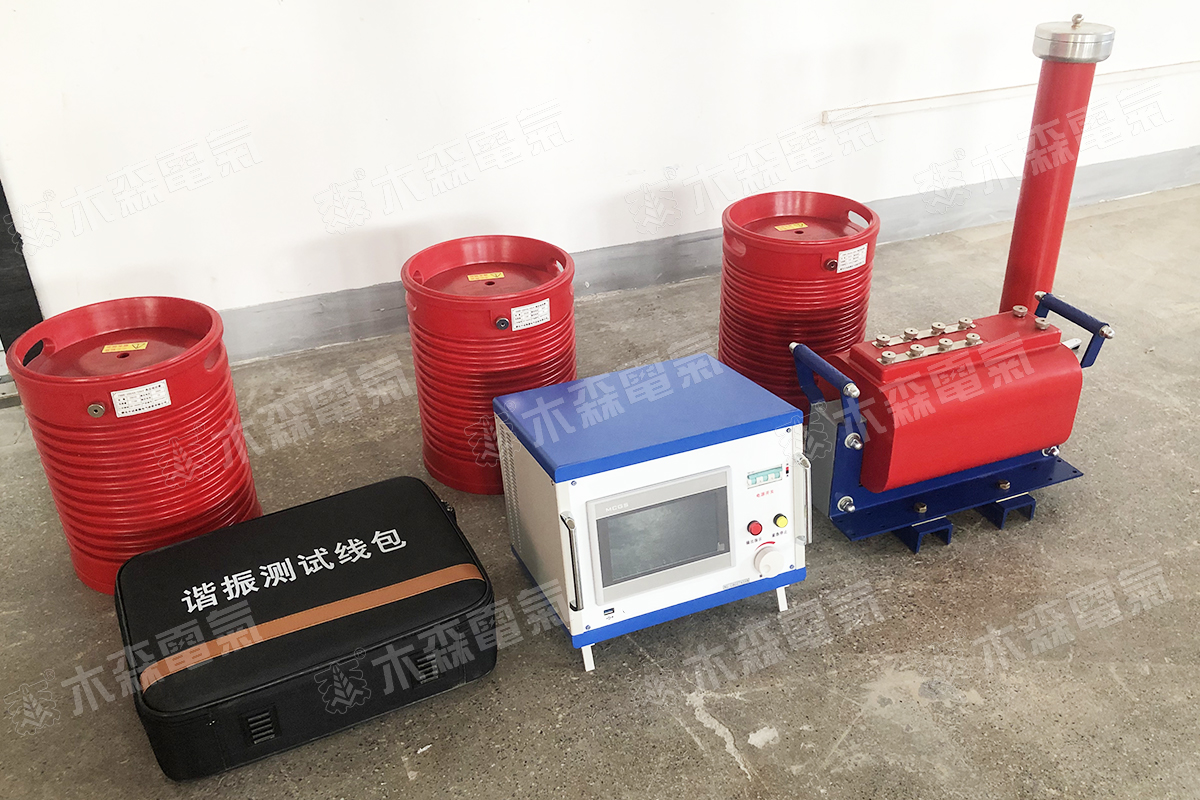

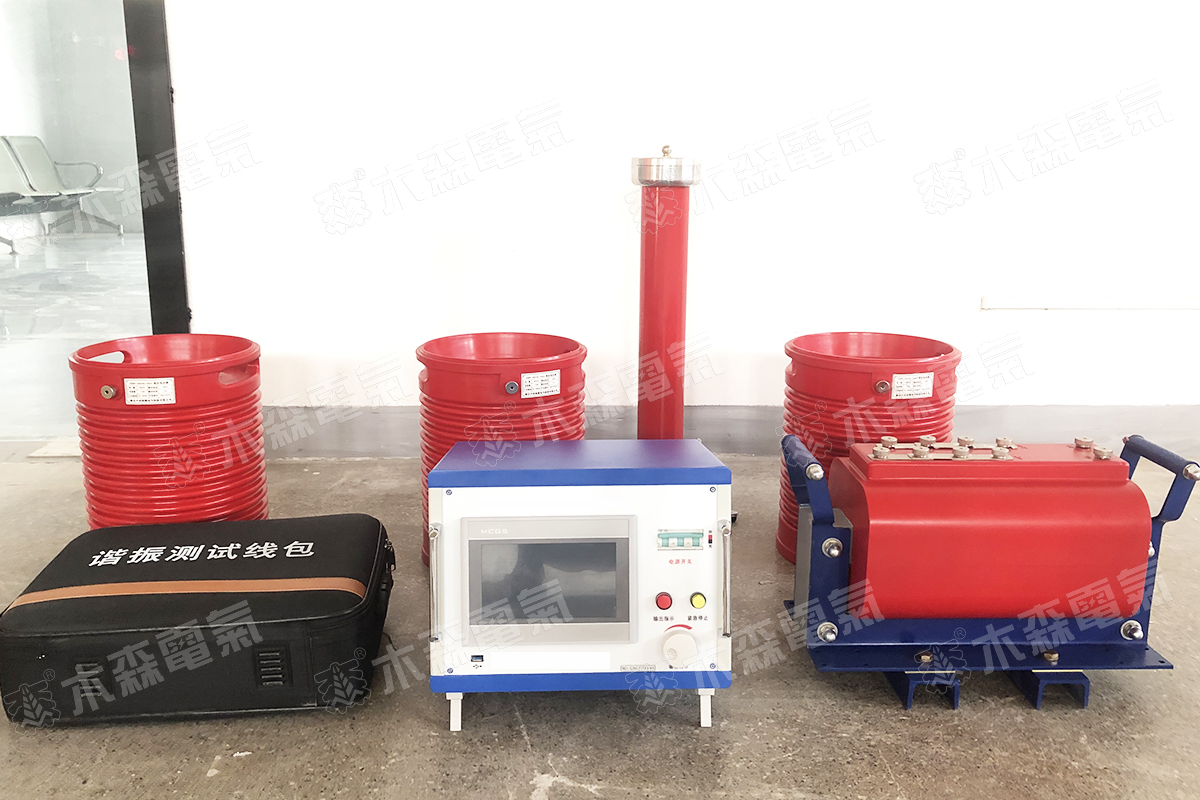

產品圖集
 |
 |
 |
諧振-展示/串聯諧振-整體調試540-270.jpg) |
諧振-展示/串聯諧振-整體調試1000-500.jpg) |
諧振-展示/串聯諧振-整體調試1620-540.jpg) |
諧振-展示/諧振電抗器.jpg) |
諧振-展示/電抗器展示2.jpg) |
諧振-展示/電抗器展示7.jpg) |
諧振-展示/勵磁變壓器4.jpg) |
諧振-展示/勵磁變壓器5.jpg) |
諧振-展示/勵磁變壓器6.jpg) |
諧振-展示/變頻電源3.jpg) |
諧振-展示/諧振展示.jpg) |
諧振-展示/串聯諧振打包-6.jpg) |
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
算機軟件登記證書串聯諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.400kVA/30kV/200kV調感串聯諧振產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、我們對所銷售的變頻串聯諧振三月包換。
2、我們售出的變頻串聯諧振三年免費維護、長期提供備品備件。
3、變頻串聯諧振的軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到變頻串聯諧振修好。
7、木森電氣所提供的變頻串聯諧振專機專號，終生維修。
