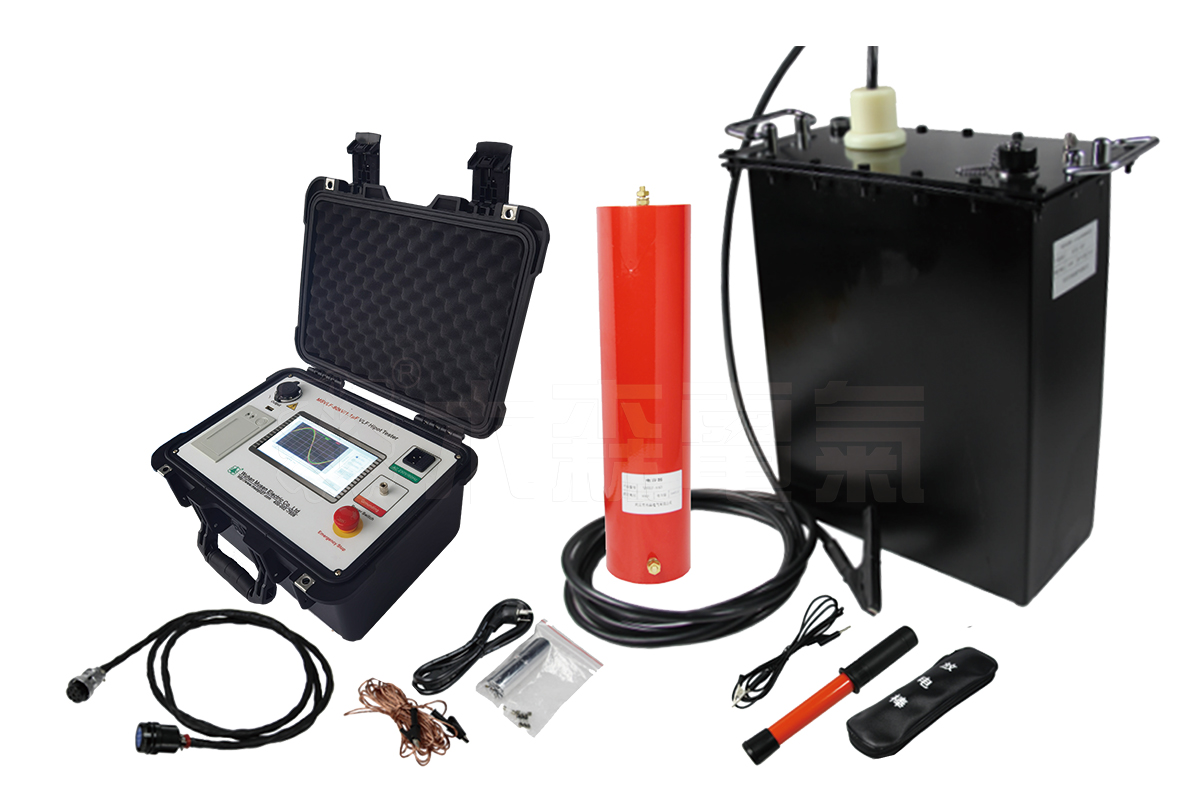

超低頻0.1Hz試驗裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們
產品簡介
電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻測試技術，其中 0.1Hz 超低頻技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻高壓發生器是采用最新美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點（見表 1），性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
◇ 技術特點
1.技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化；
2.設備操作：接線簡單，使用便捷；
3.保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠；
4.安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠；
5.采用了高低壓閉環負反饋控制電路，輸出無容升效應；
6.配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印；
7.測試范圍大：0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇，測試范圍大；
8.體積小、重量輕，特別適合戶外作業；
9.中英文切換功能；
10.超低頻0.1Hz試驗裝置與其他耐壓試驗設備的性能比較。
| 比較項目 | 工頻耐壓 | 變頻耐壓 | 直流耐壓 | 超低頻耐壓 |
| 等效性 | 好 | 好 | 差 | 好 |
| 紅絲破壞性 | 小 | 小 | 大 | 小 |
| 操作安全性 | 較低 | 較低 | 較低 | 高 |
| 試驗接線 | 復雜 | 最復雜 | 復雜 | 簡單 |
| 設備體積 | 最大 | 較大 | 最小 | 小 |
1.輸出額定電壓：30kV/40kV/50kV/60kV/80/90kV
2. 輸出頻率：0.1Hz、0.05Hz、0.02Hz
3. 帶載能力： 0.1Hz最大 1.1µF、0.05Hz 最大 2.2µF、0.02Hz 最大 5.5µF
4. 測量精度：1%
5. 電壓正，負峰值誤差：≤3％
6. 電壓波形失真度：≤5％
7. 使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
8. 電源保險管：參見表 3
9. 電源：電壓 220V±5%，50±5Hz
注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于 3kW，頻率 50Hz，電壓 220V±5%被試品電容量不得超過儀器額定電容量最大值，數值大小見表 3；
產品參數
| 型號 | 額定電壓 | 帶載能力 | 電源 保險管 |
產品結構、重量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 10A | 控制器：4㎏ 升壓器：20㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值） |
0.1Hz,≤1.1µF | 10A | 控制器：4㎏ 升壓器：20㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 15A | 控制器：4㎏ 升壓器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 60/1.1 | 60kV （峰值 |
0.1Hz,≤1.1µF | 15A | 控制器：4㎏ 升壓器：50㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/1.1 | 80kV （峰值） |
0.1Hz,≤1.1µF | 20A | 控制器：4㎏ 升壓器：50㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 90/1.1 | 90kV （峰值） |
0.1Hz,≤1.1µF | 20A | 控制器：4㎏ 升壓器：55㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF |
產品圖集
產品證書
 |
 |
 |
|
營業執照 |
產品專利 |
ISO質量管理體系認證證書 |
售后保障
2、我們售出的超低頻0.1Hz試驗裝置三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類超低頻0.1Hz試驗裝置免費供客戶使用，直到設備修好。
7、木森電氣所提供的超低頻0.1Hz試驗裝置專機專號，終生維修。
注：1.超低頻0.1Hz試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
