MSJFD-1205B 單通道局放測試儀
MSJFD-1205B 單通道局放測試儀
MSJFD-1205B 單通道局放測試儀
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MSJFD-1205B 單通道局放測試儀
|
產品別稱： |
|
|
參考標準: |
|
|
產品特點： |
MSJFD-1205B型局部放電檢測儀是我公司針對傳統的局部放電檢測儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
MSJFD-1205B型局部放電檢測儀是我公司針對傳統的局部放電檢測儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。
儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。
產品特點
- 局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
- 操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。
- 自由選擇橢圓、直線、正弦顯示方式
- 采用數字開窗技術，可避免干擾對測量的影響。
- 任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
- 可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
- 可對當前放電圖譜進行保存，實現測試結果的可追溯性。
- 可通過標準RS485接口，采用MODBUS協議上傳局放量、試驗電壓值（選配）。
產品參數
主要技術指標
1．可測試品的電容量范圍6PF--250μF
2．檢測靈敏度（見表一）
| 輸入單元序號 | 調諧電容 | 單位 | 靈敏度（微微庫） （不對稱電路） |
| 1 | 6-25-100 | 微微法 | 0.02 |
| 2 | 25-100-400 | 微微法 | 0.04 |
| 3 | 100-400-1500 | 微微法 | 0.06 |
| 4 | 400-1500-6000 | 微微法 | 0.1 |
| 5 | 1500-6000-25000 | 微微法 | 0.2 |
| 6 | 0.006-0.025-0.1 | 微法 | 0.3 |
| 7 | 0.025-0.1-0.4 | 微法 | 0.5 |
| 8 | 0.1-0.4-1.5 | 微法 | 1 |
| 9 | 0.4-1.5-6.0 | 微法 | 1.5 |
| 10 | 1.5-6.0-25 | 微法 | 2.5 |
| 11 | 6.0-25-60 | 微法 | 5 |
| 12 | 25-60-250 | 微法 | 10 |
| 7R | 電 阻 | 0.5 |
3、放大器頻帶：
①低端：10KHZ、20KHZ、40KHZ任選
②高端：80KHZ、200KHZ、300KHZ任選
4、放大器增益調節：
粗調六檔，檔間增益20±1 db;細調范圍≥20db。
5、時間窗：
①窗寬：可調范圍15°～150°;
②窗位置：每一窗可旋轉0°～170°；
③兩個時間窗可分別開或同時開。
6、放電量表：
數字表頭：以3½LED數字表顯示
0-100.0誤差<±5%(以滿刻度計)
7、橢圓時基：
①頻率50HZ、100HZ、150HZ、200HZ、400HZ。
②橢圓旋轉：以30°為一檔，可作150°旋轉。
③顯示方式：橢圓—直線－正弦。
8、試驗電壓表：
① 量程：100KV（可擴展）
② 顯示：3½數字電壓表指示
精度：優于±5%（以滿刻度計）
9、具有零標功能，有利于局部放電的識別

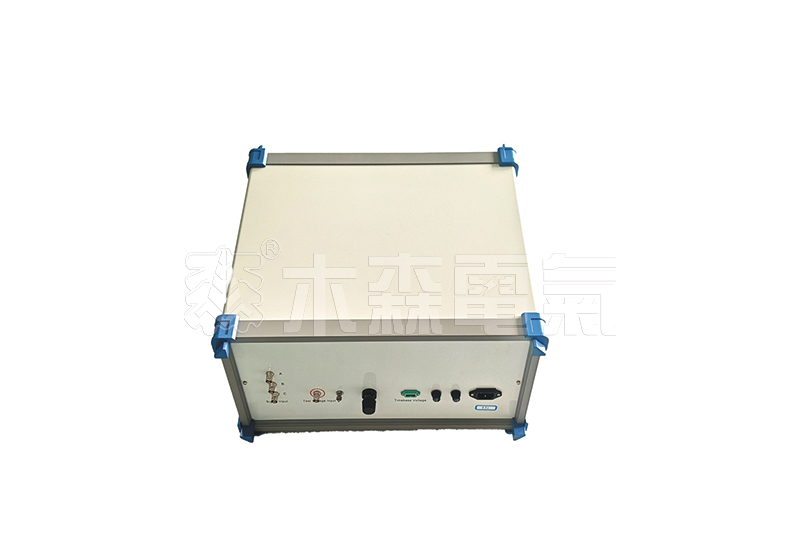

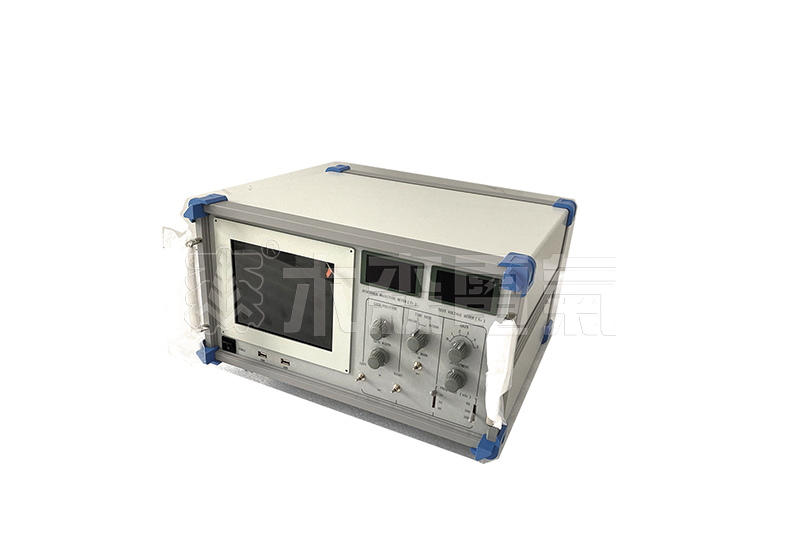

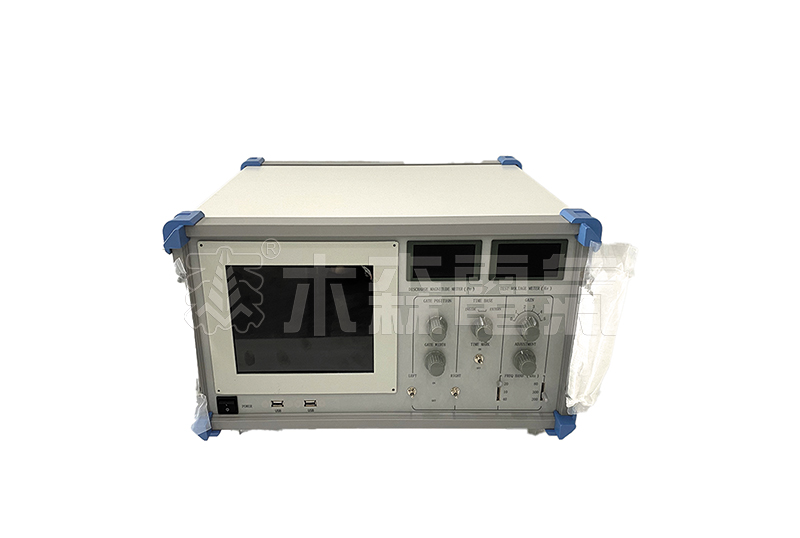

產品圖集
產品證書
 |
耐壓試驗裝置.jpg) |
量管理.jpg) |
|
營業執照 |
產品專利 |
ISO質量管理體系認證證書 |
注：1.超聲波局部放電測試儀產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、保修期內我們對所銷售的局部放電測試儀三月包換。
2、我們售出的局部放電測試儀三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到設備修好。
7、木森電氣所提供的設備專機專號，終生維修。
