木森電氣新增變壓器無局放感應耐壓試驗案例
-
責任編輯：穆森
人氣：
發表時間：2019-12-05 17:15:39
- 2019年10月15日木森電氣在湖南長沙寧鄉完成110kV變壓器無局放感應耐壓試驗，試驗設備：MSWJ-變壓器無局放感應耐壓試驗設備，試驗地址：湖南寧鄉高家塘110kV變電站。參考標準：GB1094.3-2017《電力變壓器第三部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》。
變壓器無局放感應耐壓試驗的目的：帶有局部放電量測量的感應電壓試驗（IVPD）用以模擬瞬變過電壓和連續運行電壓作用的可靠性。附加局部放電測量用于探測變壓器內部非貫穿性缺陷。IVPD下局部放電測量作為質量控制試驗，用來驗證變壓器運行條件下無局放，是目前檢測變壓器內部絕緣缺陷最為有效的手段。也是檢驗制造工藝和安裝工藝的有效方法。MSWJ-變壓器無局放感應耐壓試驗設備包括：MSWJ -100型變頻電源裝置、MSWJ -200型變壓器、MSWJ -10/40型電抗器、標準PT或電容分壓器及MSWJ -2000局放巡檢測試儀全套試驗設備。
本次110kV變壓器無局放感應耐壓試驗措施，是110kV變壓器無局放感應耐壓試驗項目負責人劉工，根據現場實際情況，在原有的《湖南長沙寧鄉110kV變壓器無局放感應耐壓試驗技術方案》的基本上新增擬定，并重新開據工作票，調整原因是考慮到變壓器具體結構，擬采用如下試驗接線（此圖僅為A相，B、C相類似）。

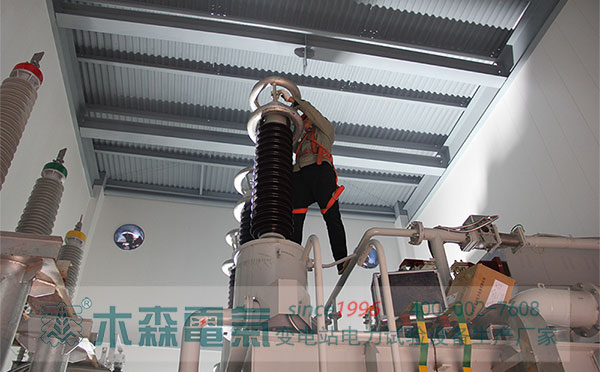

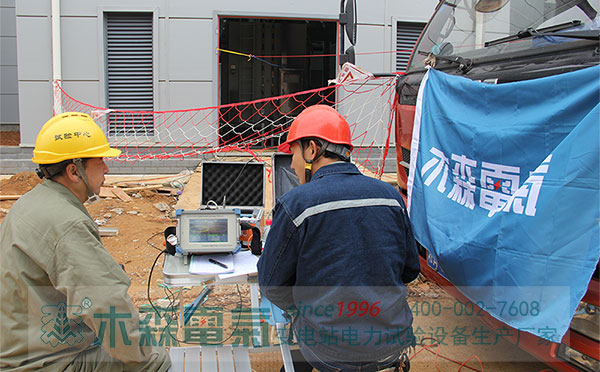

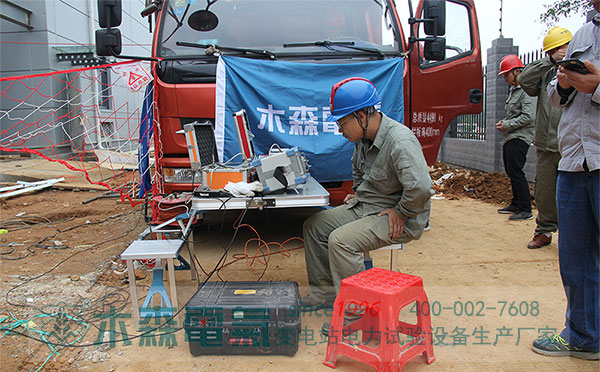

10月15日上午9點30時，MSWJ -110kV變壓器無局放感應耐壓試驗設備布置完成，試驗前工作會議、布置安全圍欄、危險點警示牌等一應完成。
10月15日上午12時，完成110kV變壓器A相無局放感應耐壓試驗。
由于110kV變壓器無局放感應耐壓試驗對環境要求特殊，試驗期間湖南長沙寧鄉高家塘110kV變電站全站用電工程均是停工狀態，所以項目負責人劉工要求大家中午不休息，盡快完成其他二相的無局放感應耐壓試驗。15:30，110kV變壓器無局放感應耐壓試驗結束，試驗數據符合GB1094.3-2017《電力變壓器第三部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》，試驗結果合格。
武漢市木森電氣有限公司專業從事變電站電力試驗測試設備和輸電線路檢測設備的研究、開發、生產、銷售及承接電氣試驗一體的高新技術企業。是湖北電力計量測試協會的會員單位，是MSWJ-變壓器無局放感應耐壓試驗設備自主研發生產廠家。更多更多110kV變壓器無局放感應耐壓試驗案例可關注m.zzhnk.com
